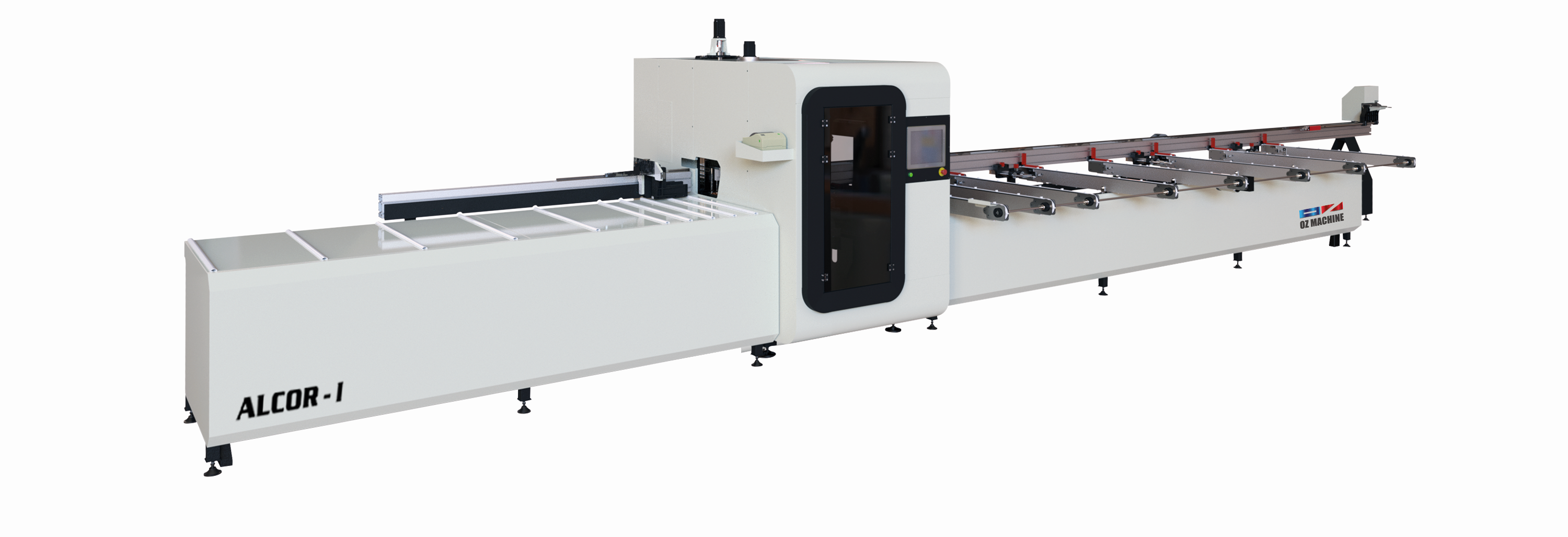

Centro de Corte de Aluminio y PVC Alcor I

Hay existencias

Centro de corte de Aluminio y PVC Alcor I, es Ideal para procesos de corte de perfiles de aluminio y PVC
• Corte con servo control
• Eje de rotación con servo control
• Posición automática en todos los grados entre 30° a 150° gracias al sistema servo asistido
• Robot de soporte neumático con control de ejes servo y función de ajuste manual para un posicionamiento preciso de los perfiles
• PC industrial con pantalla táctil de Windows e interfaz práctica intuitiva
• Acceso remoto
• Transferencia de datos a través de conexión remota, Ethernet y USB
• Cabina de seguridad para zona de corte
• Programación de proceso y gran capacidad de memoria
• Velocidad de corte ajustable
• Capacidad de realizar automáticamente el corte de la lista o manualmente
• Unidad de descarga con sistema transportador neumático
• Función de retoma de corte (paradas de emergencia, cortes de electricidad, etc.) proporciona asesoramiento de corte gracias a un análisis completo de la lista de corte y detectando las piezas sin cortar
• Capacidad de envío de información de código de barras de diferentes series de perfiles por entrada de lista de perfil sin la utilización de un programa de optimización de corte y la capacidad de elegir un perfil de la lista de corte en serie
• Capacidad de alimentación de 10 perfiles
• Alta capacidad de corte para incrementar la eficiencia
• Ejes de movimiento de alta velocidad
• Lubricación automática en el área de procesamiento

Equipamiento estandar
• Disco de corte Ø 550 mm
• Unidad de descarga automática de retales
• Impresora de código de barras
• Ozsoft
• Paquete de automatización de LS

Equipamiento Opcional
• Sistema neumático de FESTO
• Paquete de automatización de FANUC
• Cinta transportadora de salida

Centro de corte de Aluminio y PVC Alcor I

DISTANCIAS DE EJE
Eje X (longitud de Pieza)
Eje Y (Ancho de Pieza)
Eje Z (movimiento vertical de la unidad de corte)
Eje A (movimiento de rotación de la unidad de corte)
Eje SR (robot de accionamiento)

Mín. 270 mm / máx 3000 mm
Mín. 30 mm / máx 150 mm
Mín. 30 mm / máx 180 mm
30° / 150°
Mín. 700mm / máx 6500 mm

VELOCIDAD DE POSICIONAMIENTO
Eje Z (movimiento vertical de la unidad de corte)
Eje A (movimiento de rotación de la unidad de corte)
Eje SR (robot de accionamiento)

32 m/min.
120°/seg.
110 m/min.

UNIDAD DE CORTE
Ángulos de corte
Diámetro de la sierra
Dimensiones máximas de la corte de perfil a 90 ° (ancho/alto)
potencia del motor de la sierra

30° / 150°
550 mm
150 mm / 180 mm
3kW - 4HP

UNIDAD DE ALIMENTACION Y DESCARGA
Longitud mínima de alimentación de perfil
Longitud máxima de alimentación de perfil
Longitud mínima de descarga de perfil
Capacidad de carga de perfil
Unidad automática para evacuación de residuos

700 mm
6500 mm
270 mm
10

DISTANCIAS DE EJE DE GRIPPER
GrY (Gripper horizontal) mín./max.
GrZ (Gripper vertical) mín./max..

20 mm / 117 mm
20 mm / 115 mm
